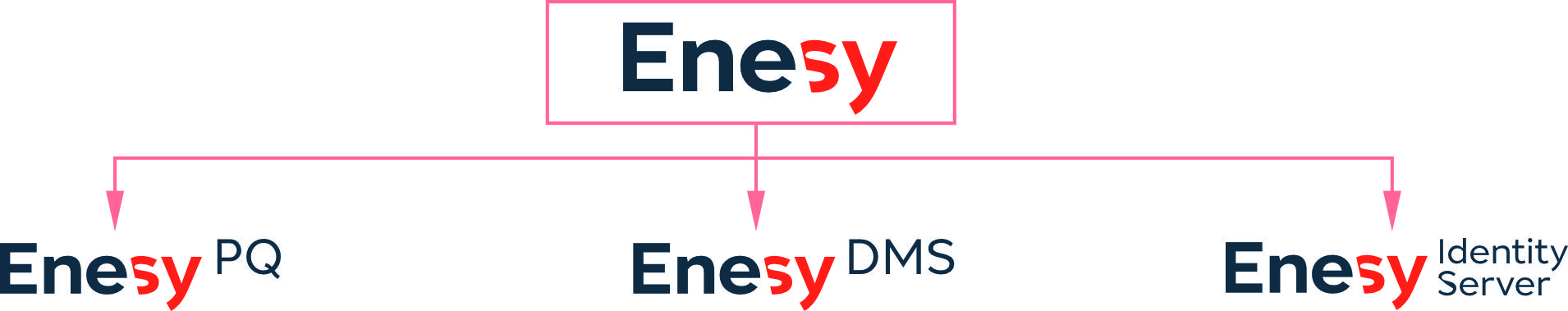

Skladba modulů není konečná a vzhledem k základní architektuře platformy je možné její další budoucí rozšiřování o nové moduly/funkcionality. Celková koncepce platformy Enesy zapadá do konceptu SmartGrids. Enesy je provozována jako hostované řešení, jehož škálovatelnost umožňuje nalézt skladbu funkcionalit pro každého uživatele. Od základních funkcionalit spojených s přehledy měření až po možnost náročnějších funkcionalit propojených s DMS a dalšími.

BEZPEČNOST

O bezpečnost dat se stará sofistikované cloudové úložiště TIER III umístněné v datacentru v ČR. Pro rozsáhlé aplikace je možné provozovat Enesy i jako on-premise řešení upravené na základě požadavků zákazníka. Platforma Enesy umožňuje nejenom propojení s dalšími systémy provozovanými v prostředí zákazníků vyžadujících on-premise řešení, ale může i využívat relačních databází od různých dodavatelů.

UNIVERZÁLNOST VSTUPNÍCH DAT

Jednou za základních vlastností Enesy Power Quality je univerzálnost v rovině vstupních dat. Systém umožňuje připojení jakéhokoliv analyzátoru kvality elektřiny při zachování definovaných pravidel či přímou integraci do systému. Veškerá měřená data o kvalitě elektřiny jsou převáděna do jedné standardizované interní datové struktury. Tato vlastnost tak poskytuje uživateli nezávislost na výrobci přístrojů. Jeden uživatel tak může své měřicí body osadit různými typy přístrojů od jednoho či více výrobců, aniž by ztrácel možnosti poskytované systémem Enesy Power Quality.

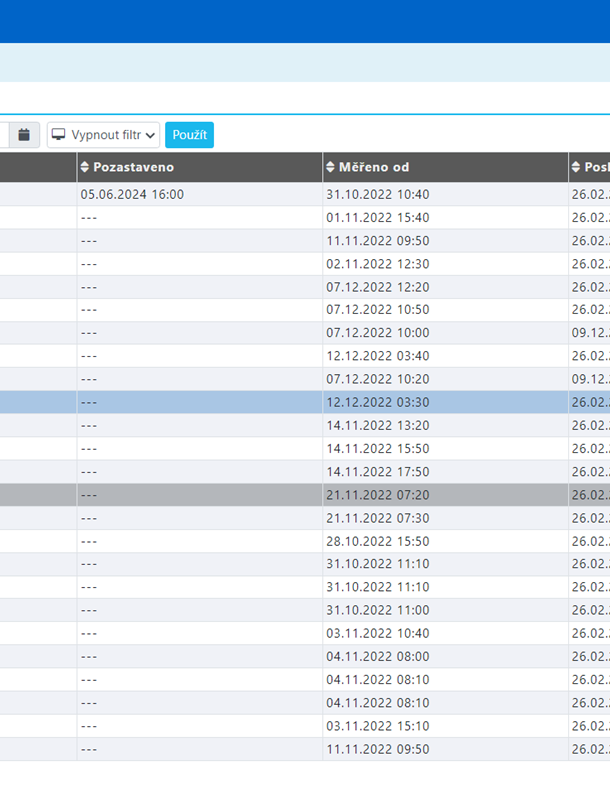

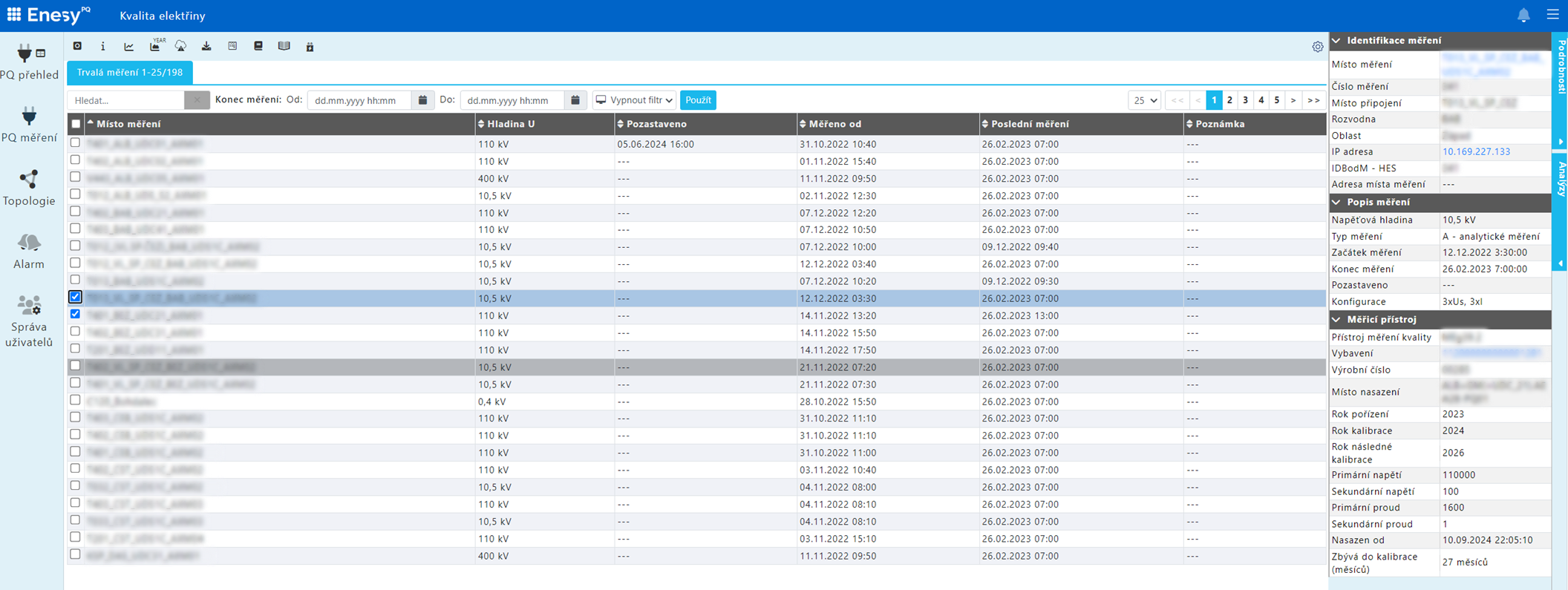

PŘEHLEDY MĚŘICÍCH MÍST

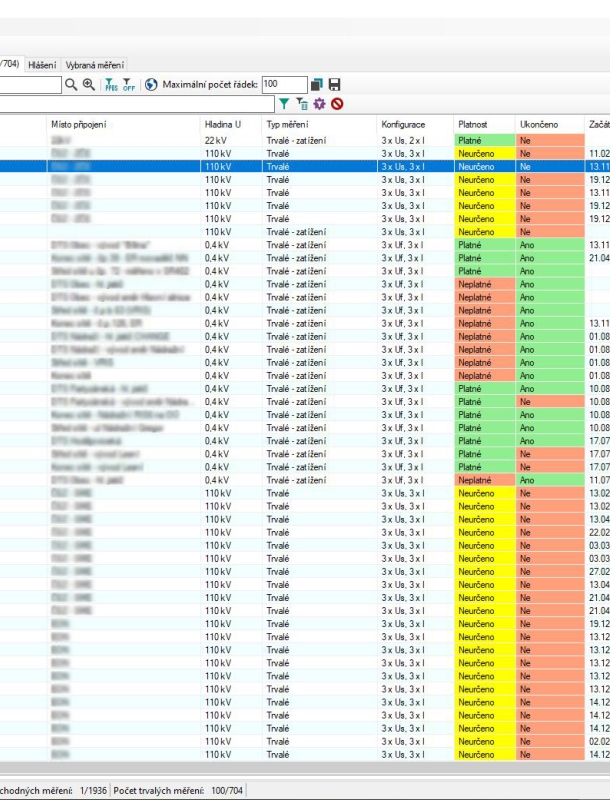

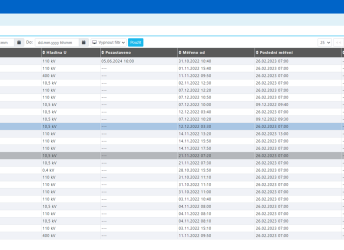

Systém Enesy Power Quality disponuje potřebnými přehledy měřicích míst obsahující jejich základní charakteristiky měřicích míst (datum zahájení měření, místo měření, místo připojení, převody napěťových a proudových transformátorů apod.). Přehledy těchto míst jsou vybaveny potřebnými filtračními nástroji pro lepší vyhledávání měření, která chce uživatel podrobit analýze.

VYHODNOCOVACÍ NÁSTROJE

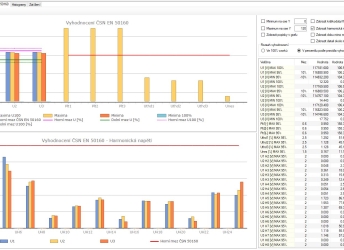

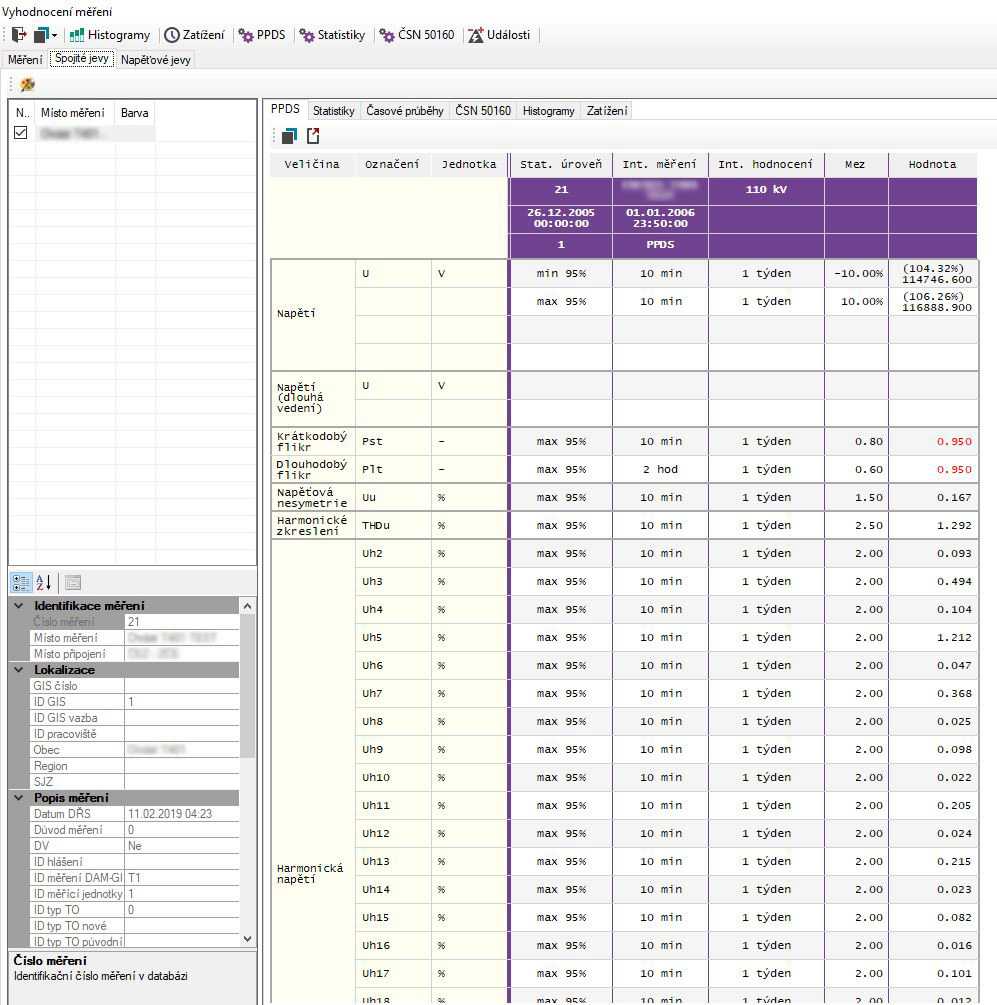

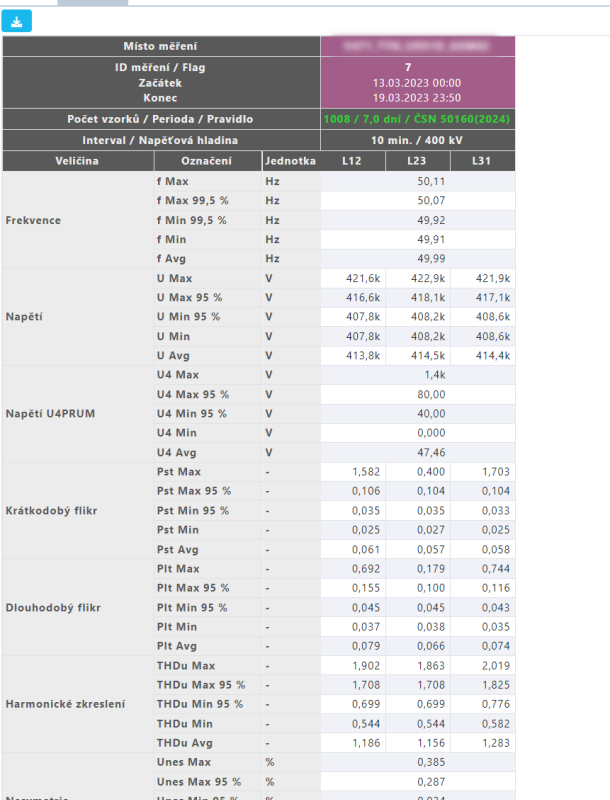

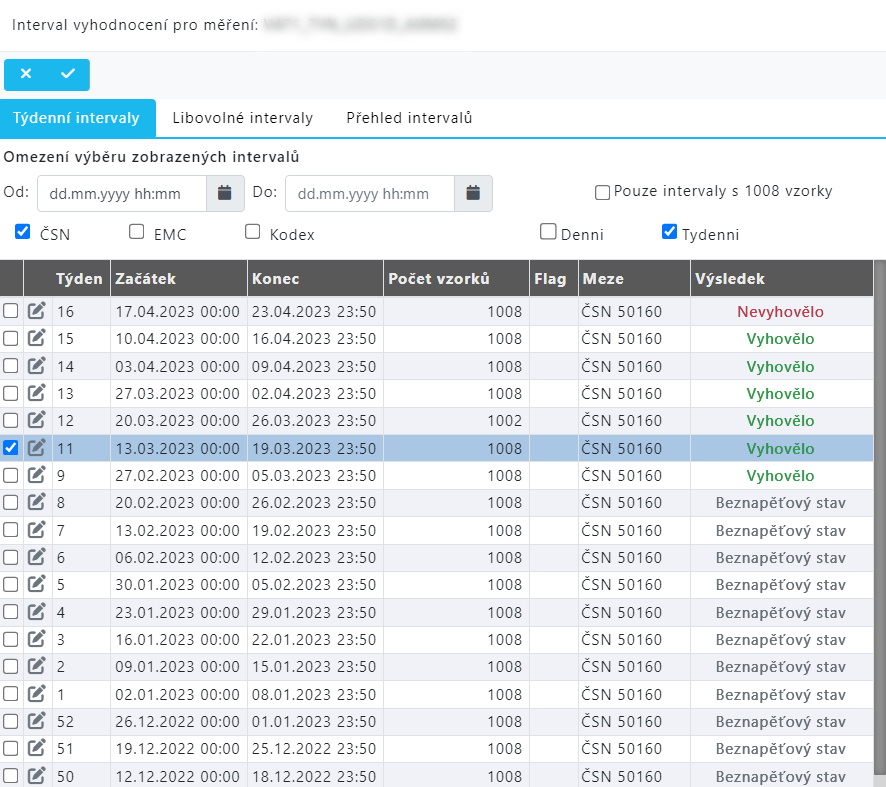

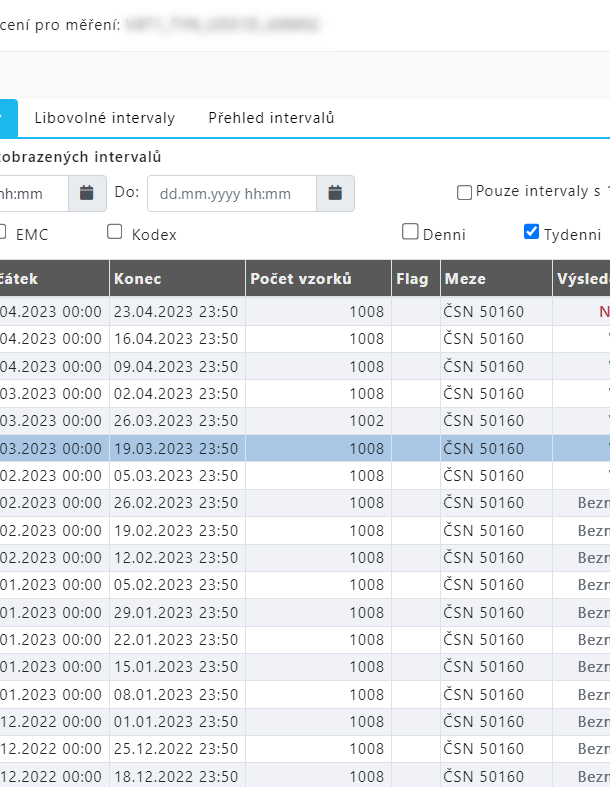

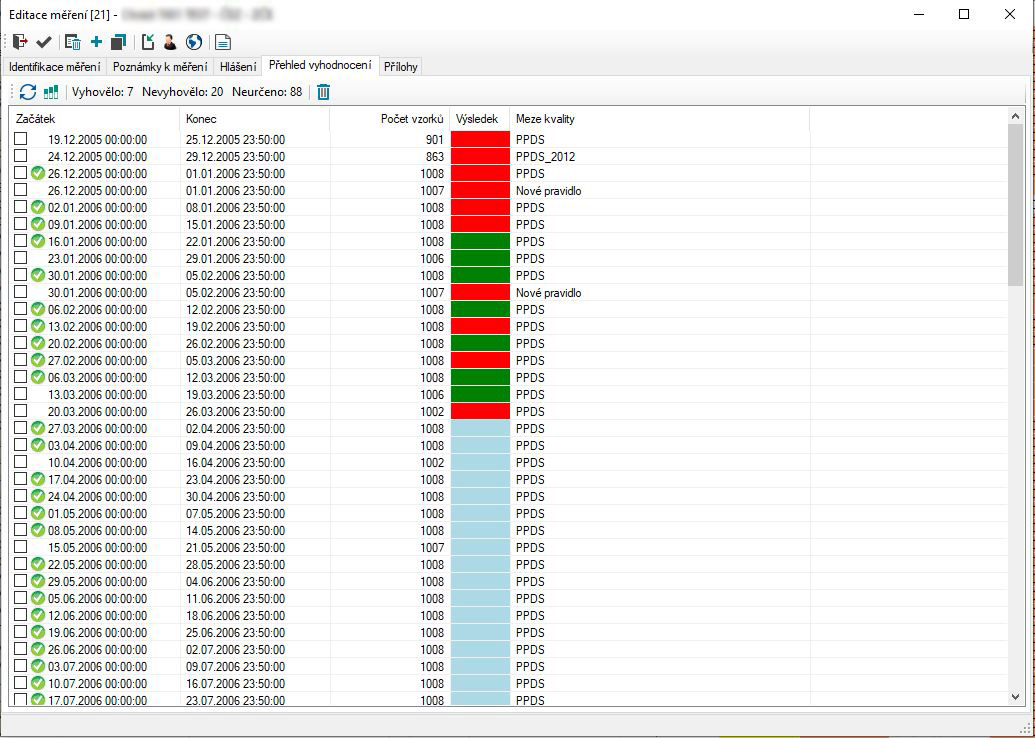

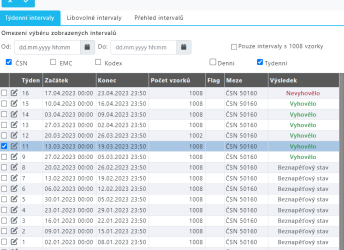

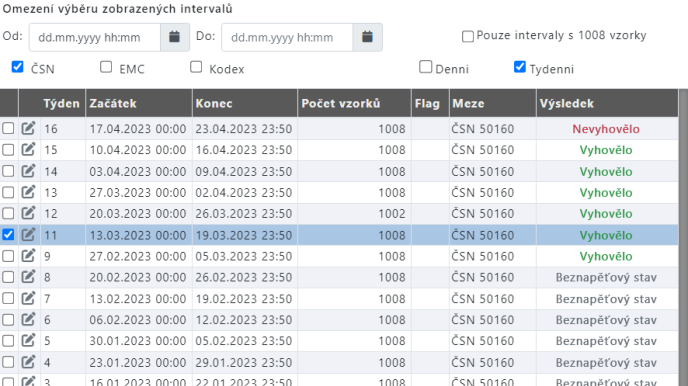

Systém hodnotí archivovaná měření dle požadavků platných standardů, tedy za celý týdenní interval. Pokud není týdenního intervalu dosaženo, je vyhodnocen dostupný vzorek dat, např. pro speciální měření kvality elektřiny. V případě dlouhodobějších měření má uživatel k dispozici nástroje pro výběr konkrétního intervalu, který bude předmětem hodnocení, v případě dlouhodobých (trvalých) měření se jedná o výběr konkrétního intervalu, a v případě volby nestandardního intervalu lze vybrat data např. od ½ týdne do poloviny týdne následujícího.

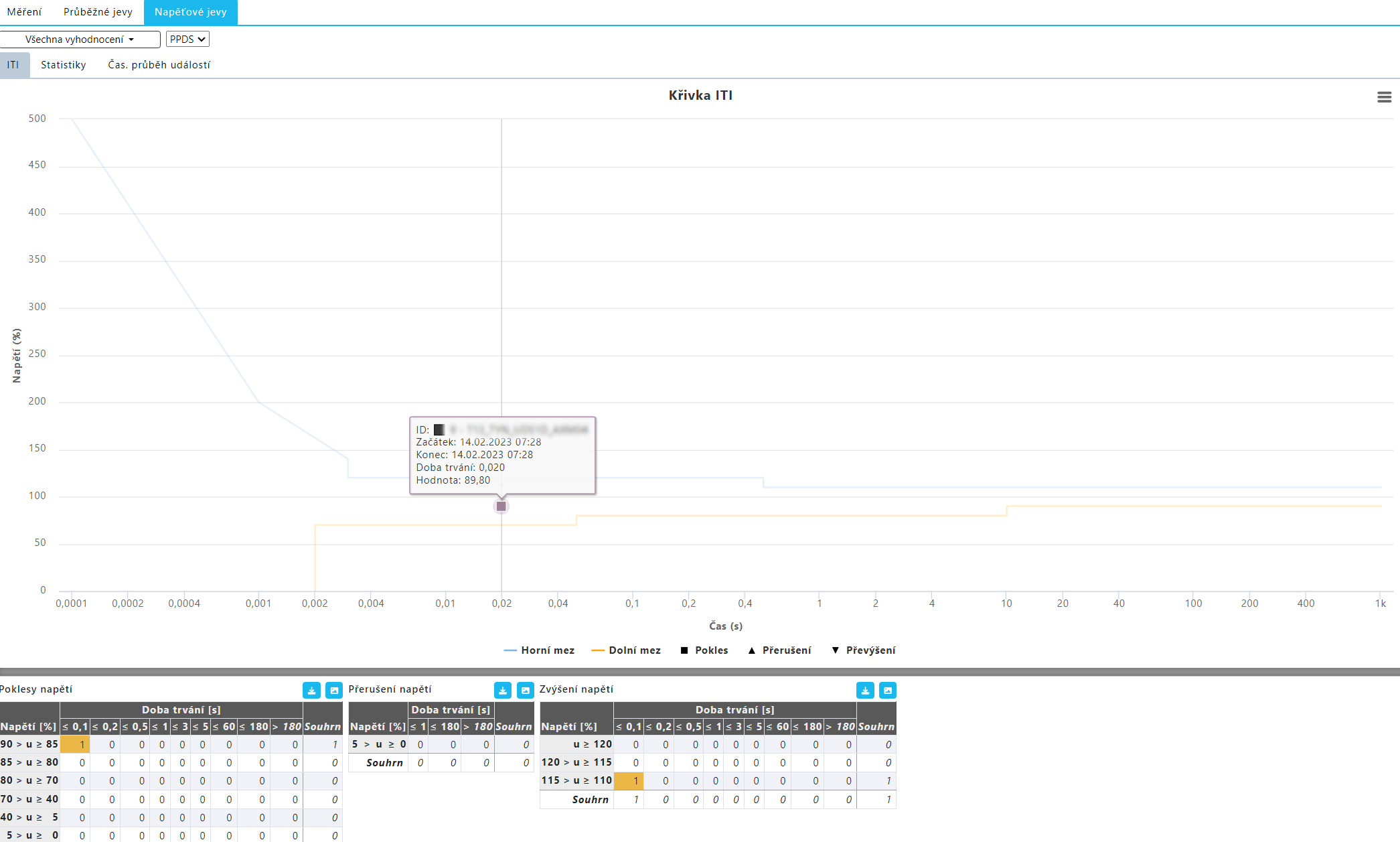

PRŮBĚŽNÉ JEVY

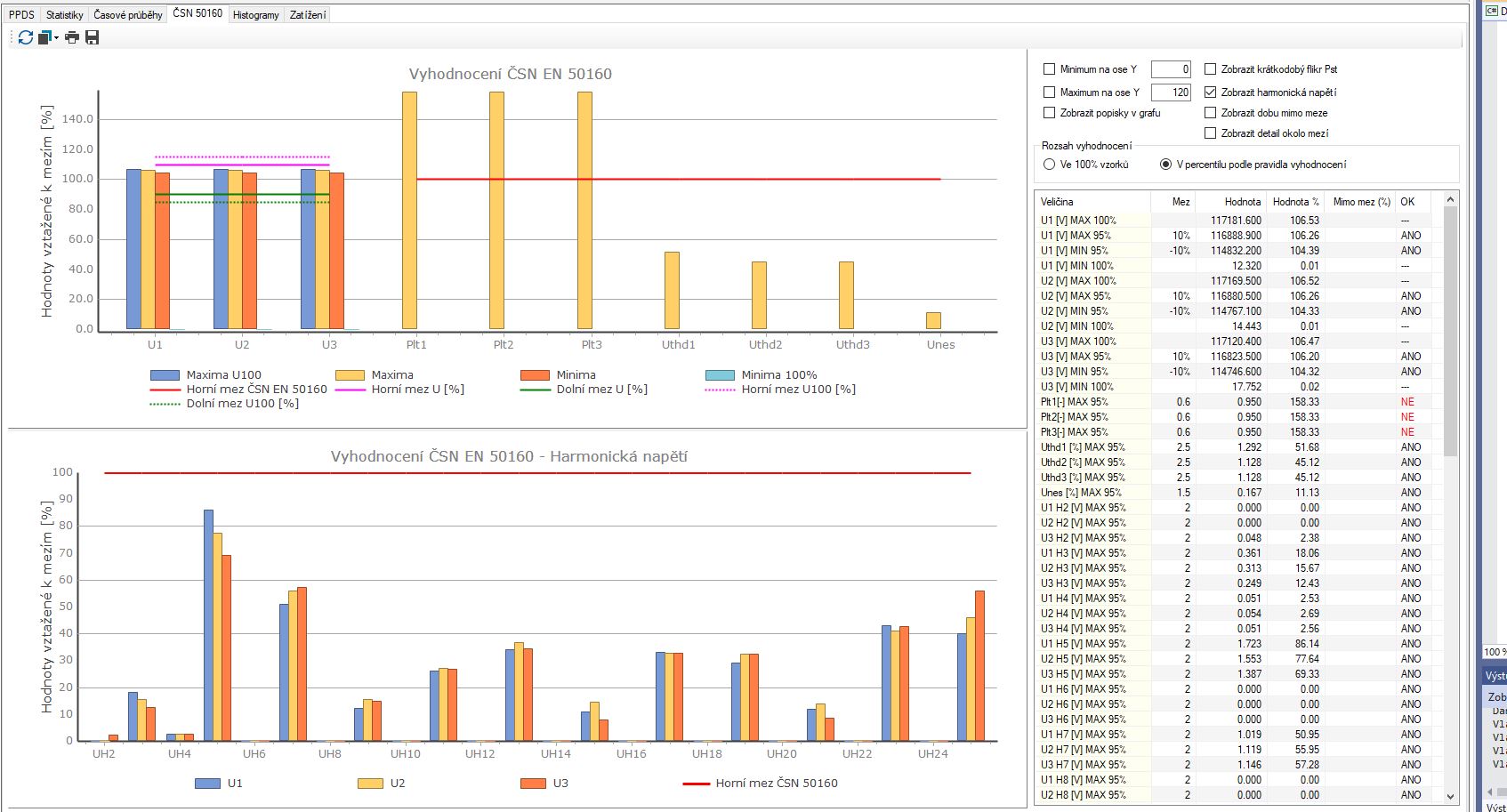

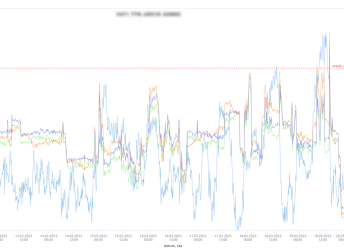

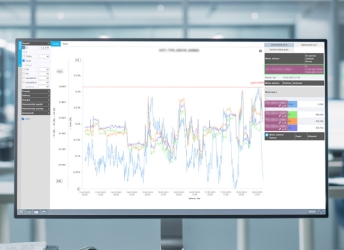

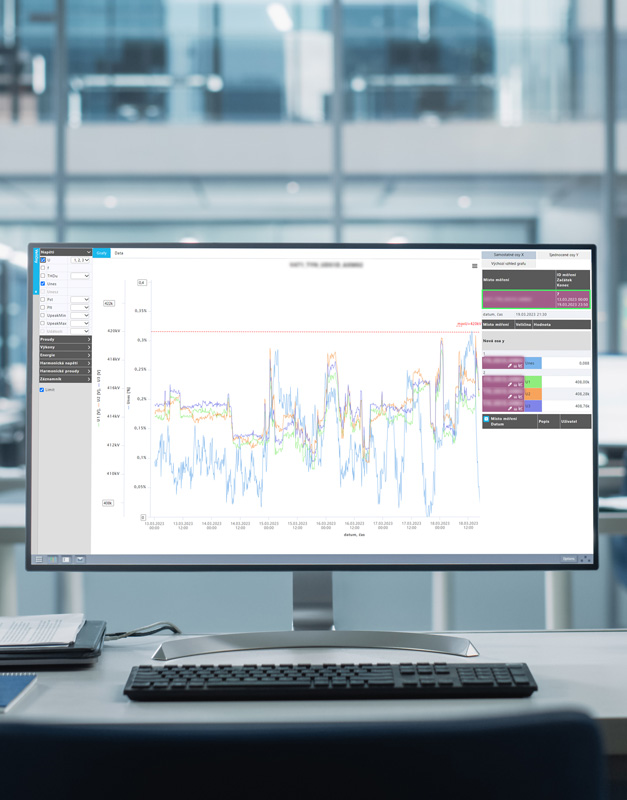

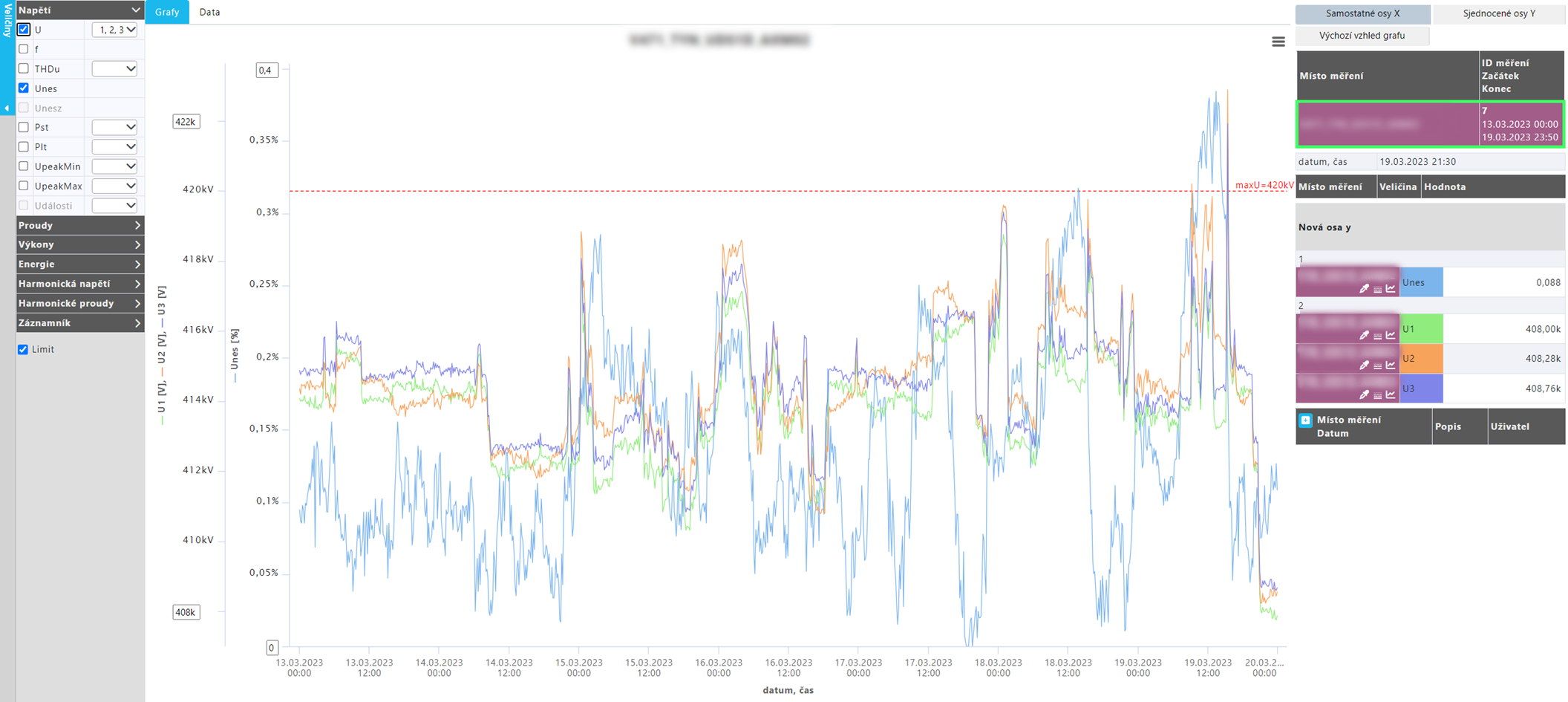

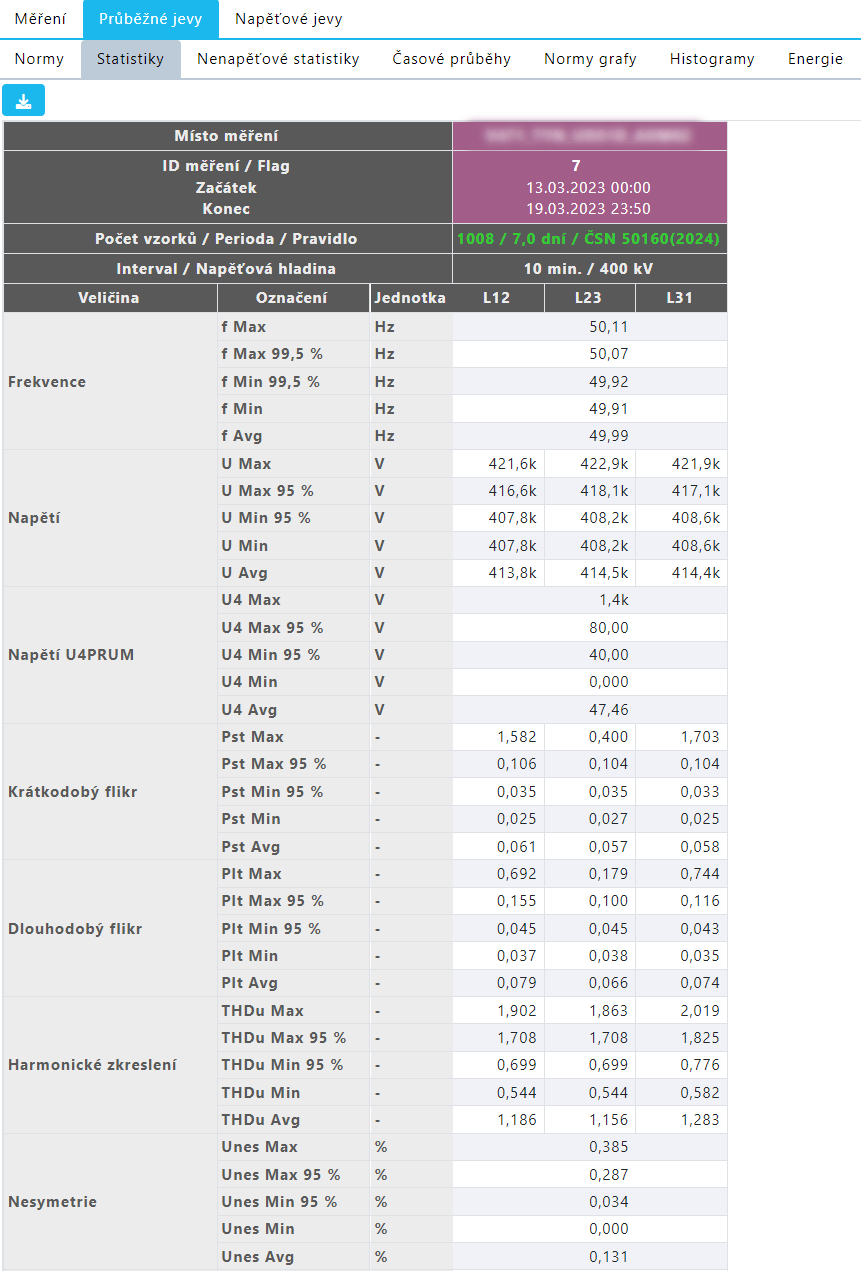

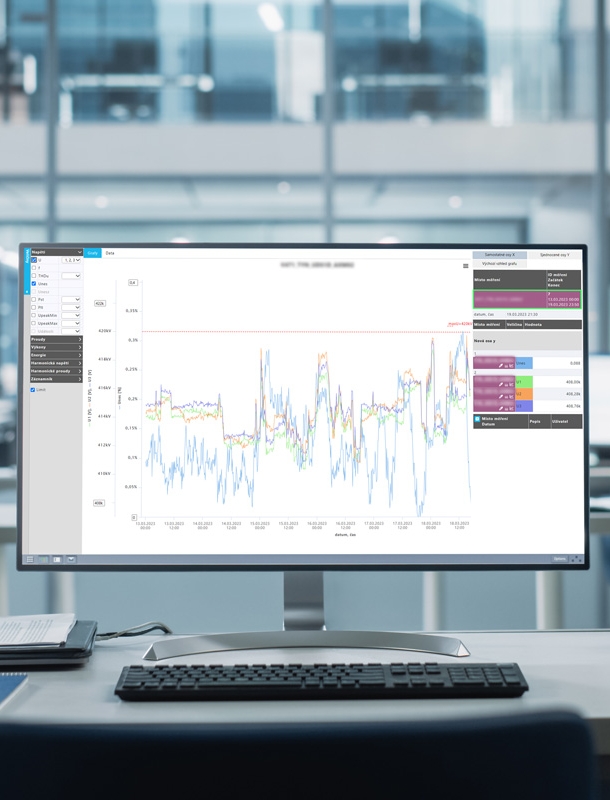

Systém Enesy Power Quality je vybaven širokou paletou vyhodnocovacích nástrojů, od tabulkových (statistických) až po grafické. Díky univerzální platformě umožňuje systém Enesy Power Quality porovnání více měření, a to jak časové, místní, tak napříč napěťovými hladinami, a to zcela nezávisle na dodavateli měřicí technologie.

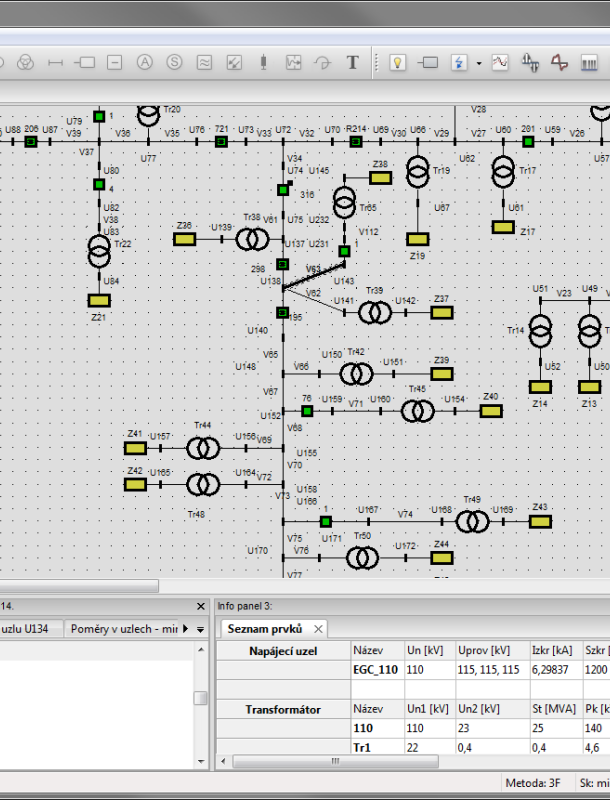

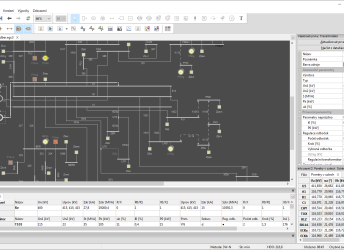

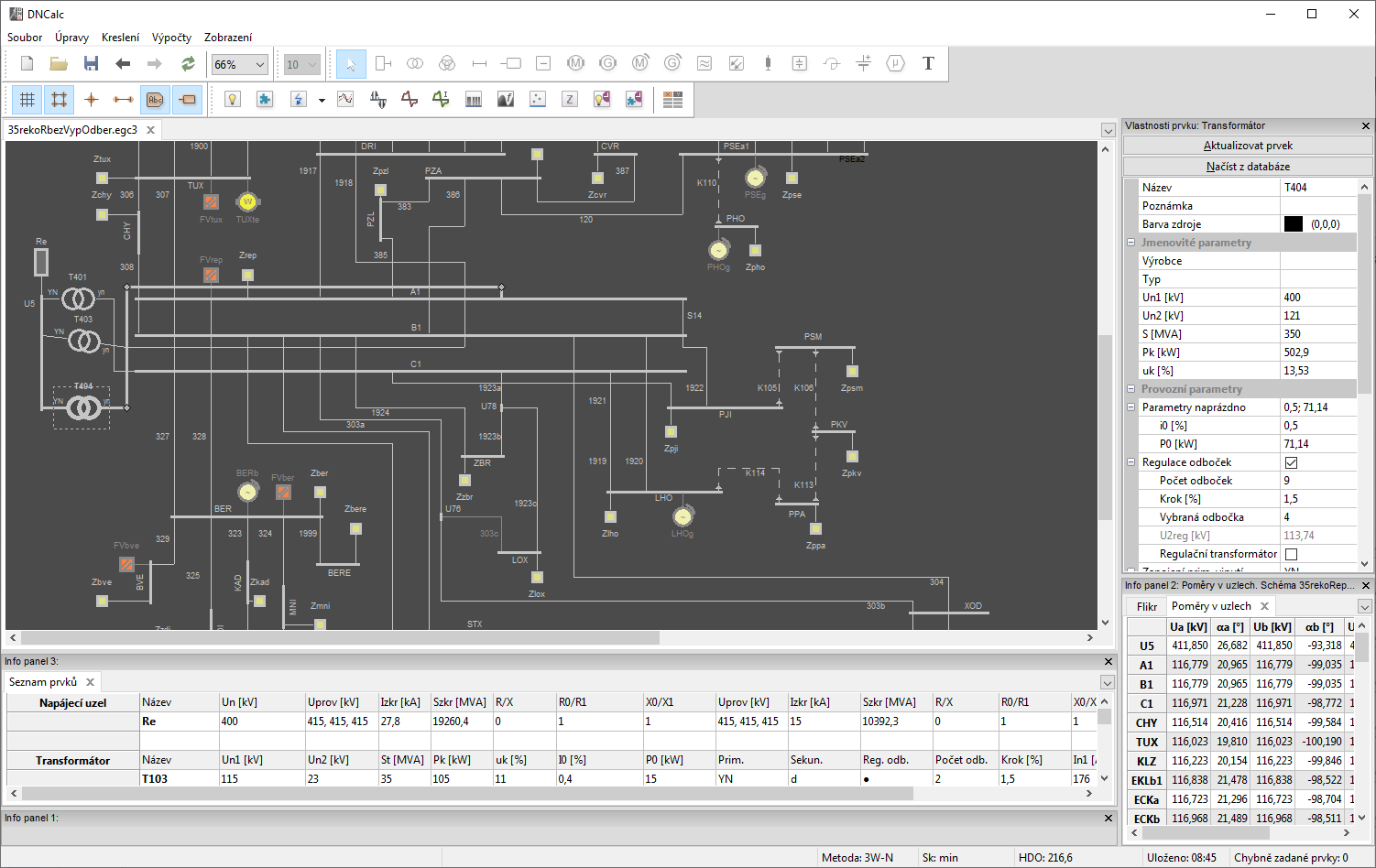

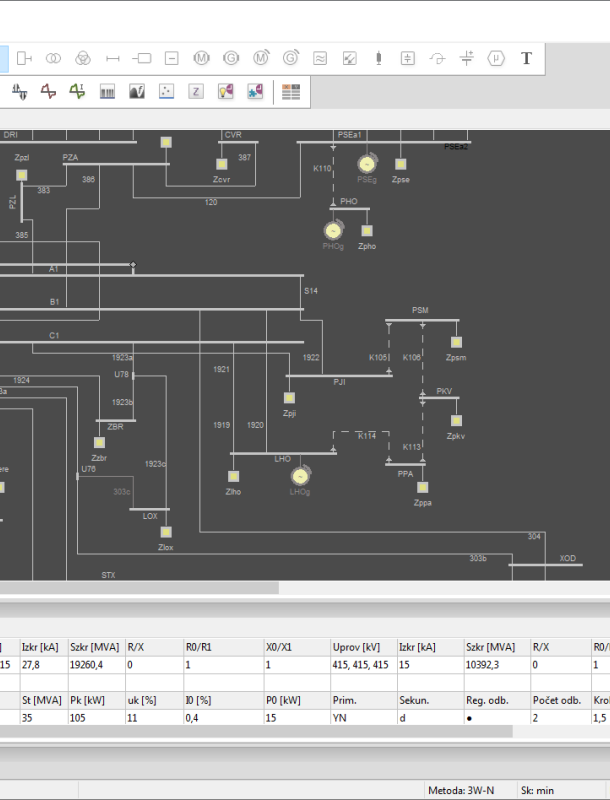

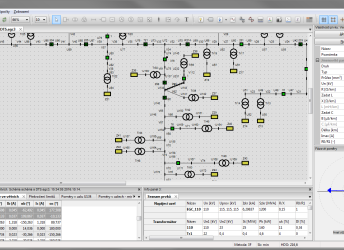

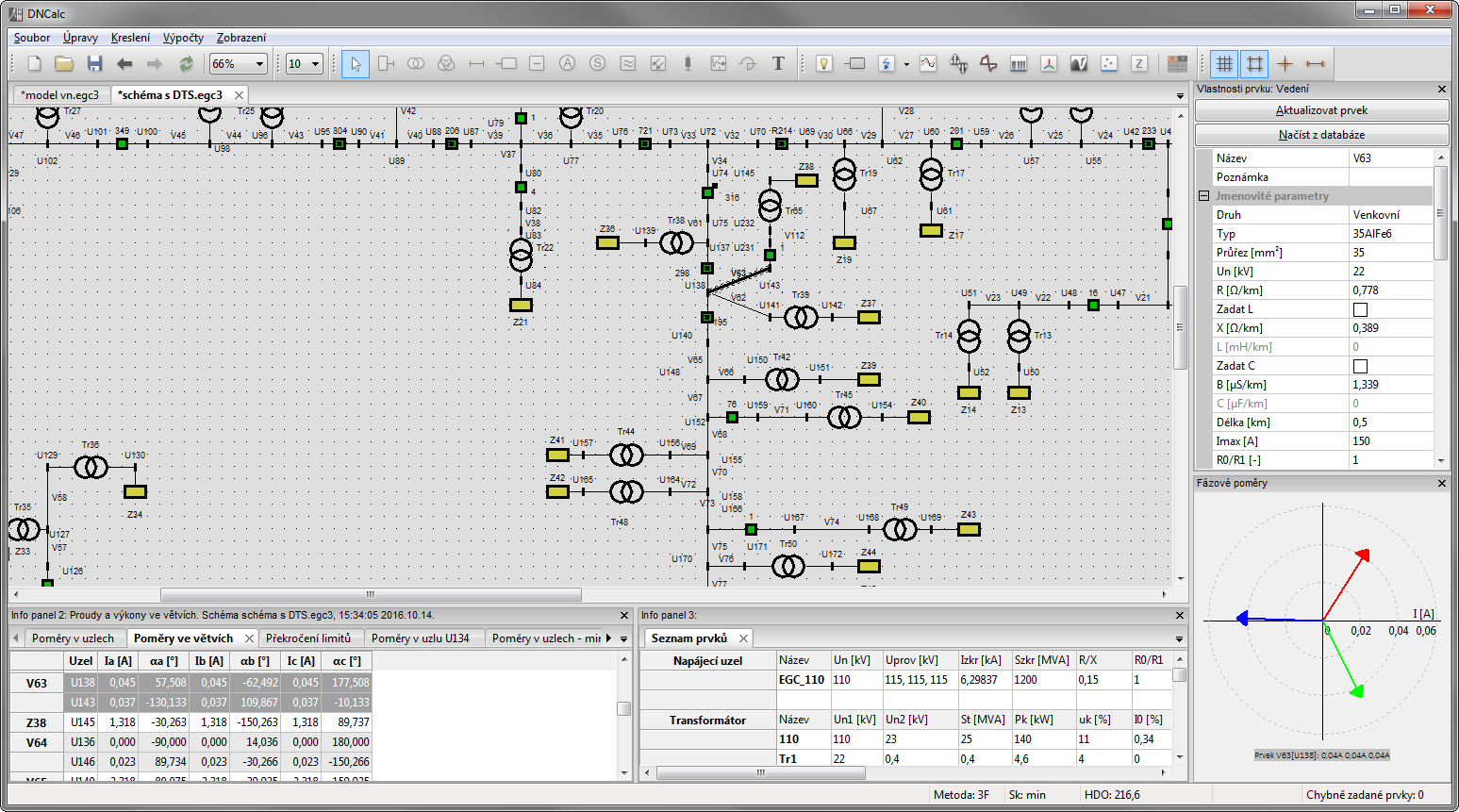

Výpočetní systém DNCalc je určen pro komplexní analýzu distribučních sítí, poskytuje robustní nástroje pro standardní výpočty distribučních sítí, ale i nástroje nadstavbové, které jsou určeny pro analýzu specifických oblastí provozu distribučních sítí, jakými jsou např. kvalita elektřiny, připojitelnost zdrojů, SmartGrids, spolehlivost a další. Systém DNCalc disponuje širokým spektrem prvků umožňujících uživateli věrohodný popis modelovaných problémů spojených s provozem distribučních sítí.

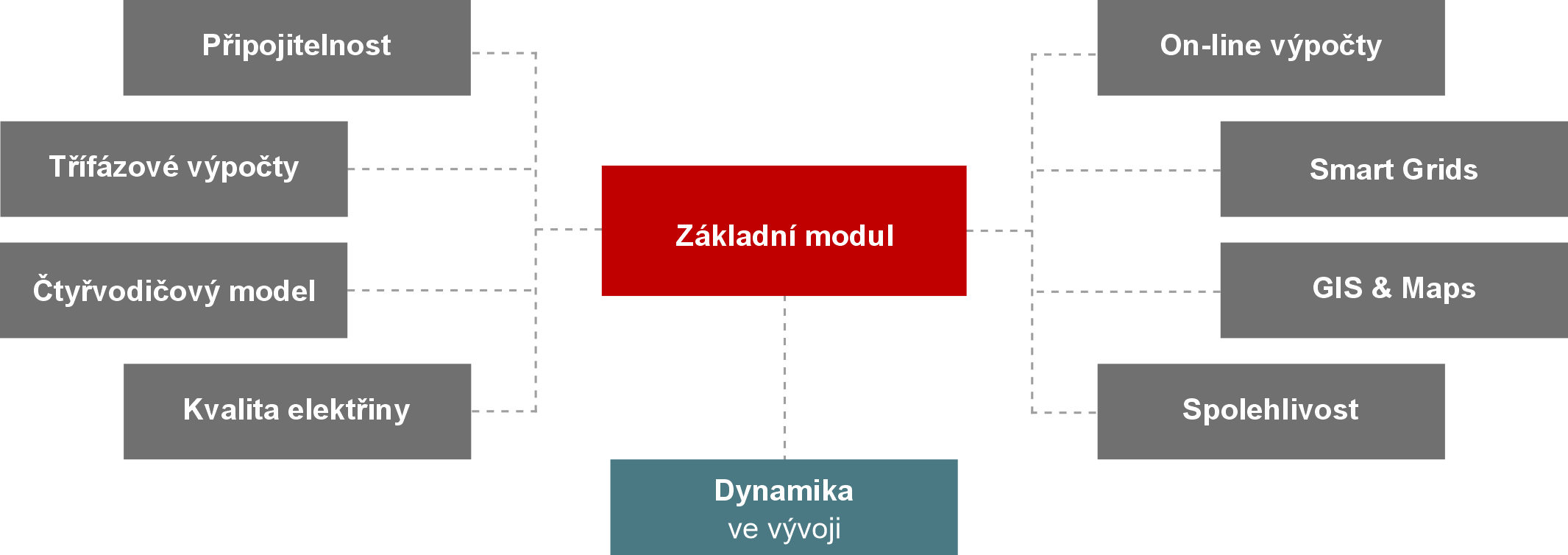

Modulární skladba výpočetního systému DNCalc a vzájemná provázanost jednotlivých výpočetních modulů v jednom uživatelském prostředí poskytuje uživateli nástroje pro komplexní analýzu distribučních sítí a významnou variabilitu při sestavování spektra funkcionalit pro každého konkrétního uživatele.

Implementované metody respektují rozsáhlý soubor legislativních a normativních dokumentů, např.: PPDS, ČSN EN 50160ed. 3, ČSN IEC 1000-2-2, ČSN EN 61000-3-2, ČSN EN 60909-0, soubor norem PNE 33 3430, směrnici D-A-CH-CZ a další.

Modul PŘIPOJITELNOST

Modul poskytuje prvky a funkce pro posuzování připojitelnosti zdrojů a odběrů připojovaných k DS, PS či LDS v souladu s požadavky platné legislativy.

Modul KVALITA ELEKTŘINY

Modul je zaměřen na komplexní pokrytí analýz spojených s posuzováním zpětných vlivů odběrů či zdrojů, a to jak pro stávající stav, tak i pro analýzy budoucího stavu po změnách technologie, připojení nových rušivých odběrů, úpravách v síti apod.

Modul TŘÍFÁZOVÉ VÝPOČTY

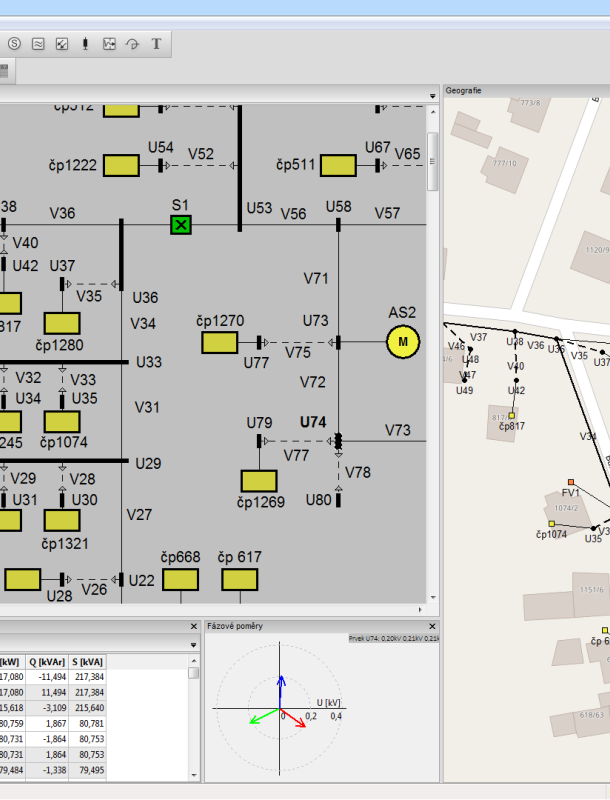

Modul poskytuje uživateli rozšíření základní úrovně výpočtů na vícevodičové analýzy pro přesnou analýzu poměrů v elektrických sítích při provozu, připojení či odpojení nejen symetrických, ale i nesymetrických zařízení, a to jak pro normální provoz, tak i při poruchách v síti. Přínos analýz pomocí tohoto modulu je zejména v podrobném popisu poměrů v jednotlivých vodičích modelované elektrické sítě, což je nezbytné pro precizní analýzu poměrů při připojení např. většího počtu 1f výroben v sítích nízkého napětí apod.

Modul ČTYŘVODIČOVÉ VÝPOČTY

Modul je nadstavbovým modulem třívodičových výpočtů umožňující uživateli definici poměrů nulového vodiče, včetně definice systému uzemění a z toho vyplývající ještě podrobnější analýzu distribučních sítí. Modul Čtyřvodičové výpočty je nezávislý na druhu a počtu modelovaných nesymetrií v distribučním systému a poskytuje tak reálný obraz poměrů v modelované distribuční síti, poměry v nulovém vodiči nevyjímaje.

Modul ON-LINE VÝPOČTY

Modul využívá rutin implementovaných v sw DNCalc pro integraci reálných dat získaných měřením v distribuční síti. Výpočetní software umožňuje import reálných dat z externích systémů, jako jsou SCADA, systémy pro archivaci a hodnocení měření v elektrických sítích apod.

Modul SMART GRIDS

Modul poskytuje uživateli prvky a nástroje pro modelování a analýzu současných trendů vývoje elektroenergetiky zaměřených zejména na významný nárůst rozptýlené výroby a Smart technologií. Poskytuje uživateli nadstavbové analýzy s rozsáhlým spektrem analytických nástrojů umožňujících komplexní analýzu distribučních sítí všech napěťových hladin.

Modul SPOLEHLIVOST

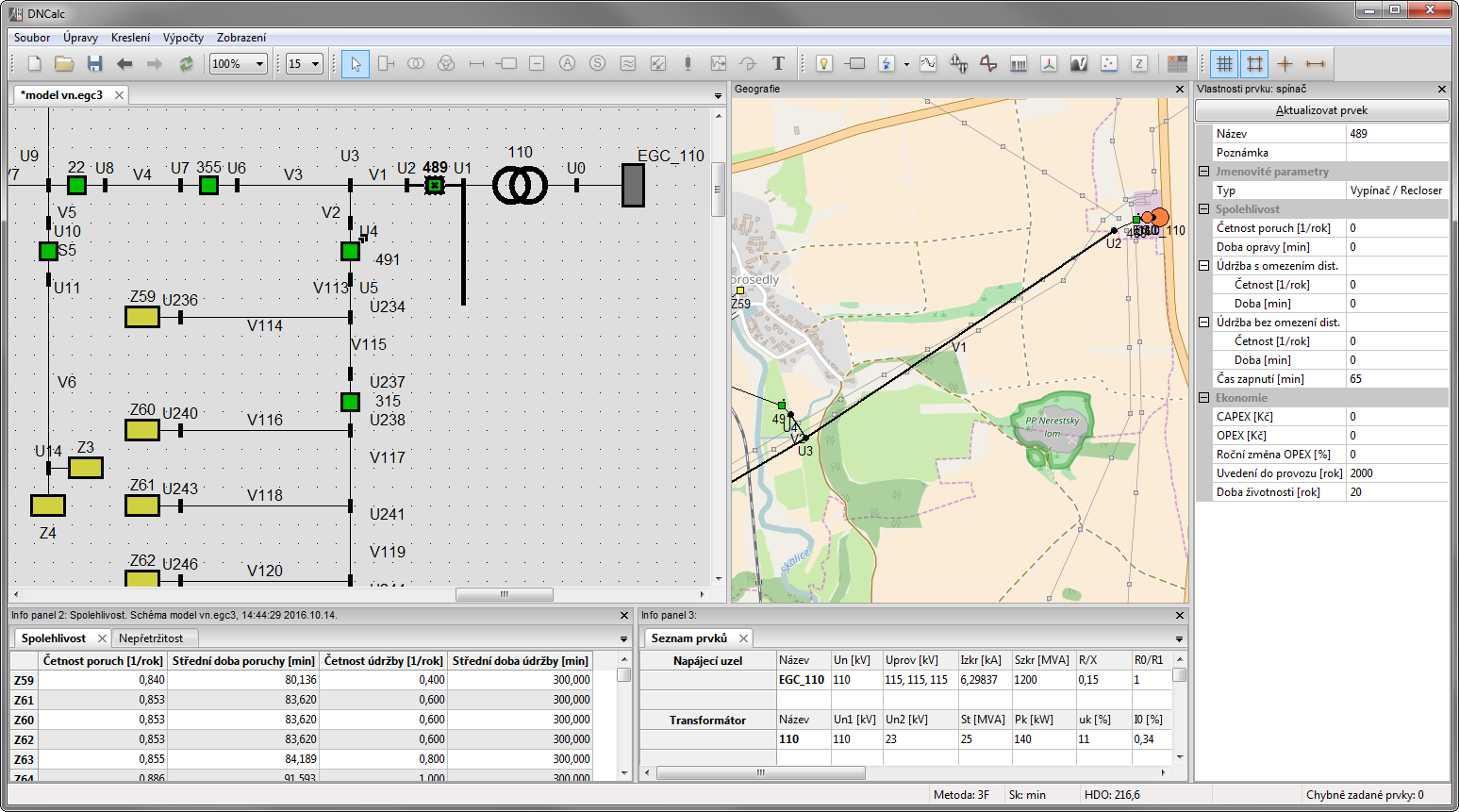

Jednou z oblastí provozu distribučních sítí je samozřejmě také spolehlivost dodávky elektřiny koncovým zákazníkům. Modul Spolehlivost poskytuje uživateli nástroje pro analýzu přínosu nasazení moderních spínacích prvků, změn řazení sítě a jejich přínosu ke zvýšení spolehlivosti distribuce elektřiny. Součástí spolehlivostní analýzy je i výpočet ekonomické návratnosti těchto opatření.

Modul GIS & MAPS

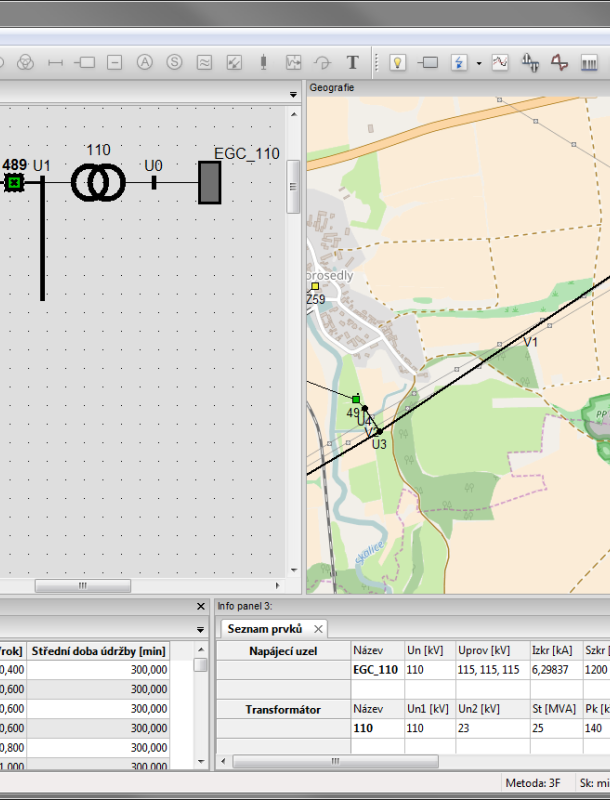

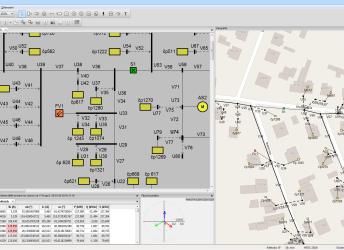

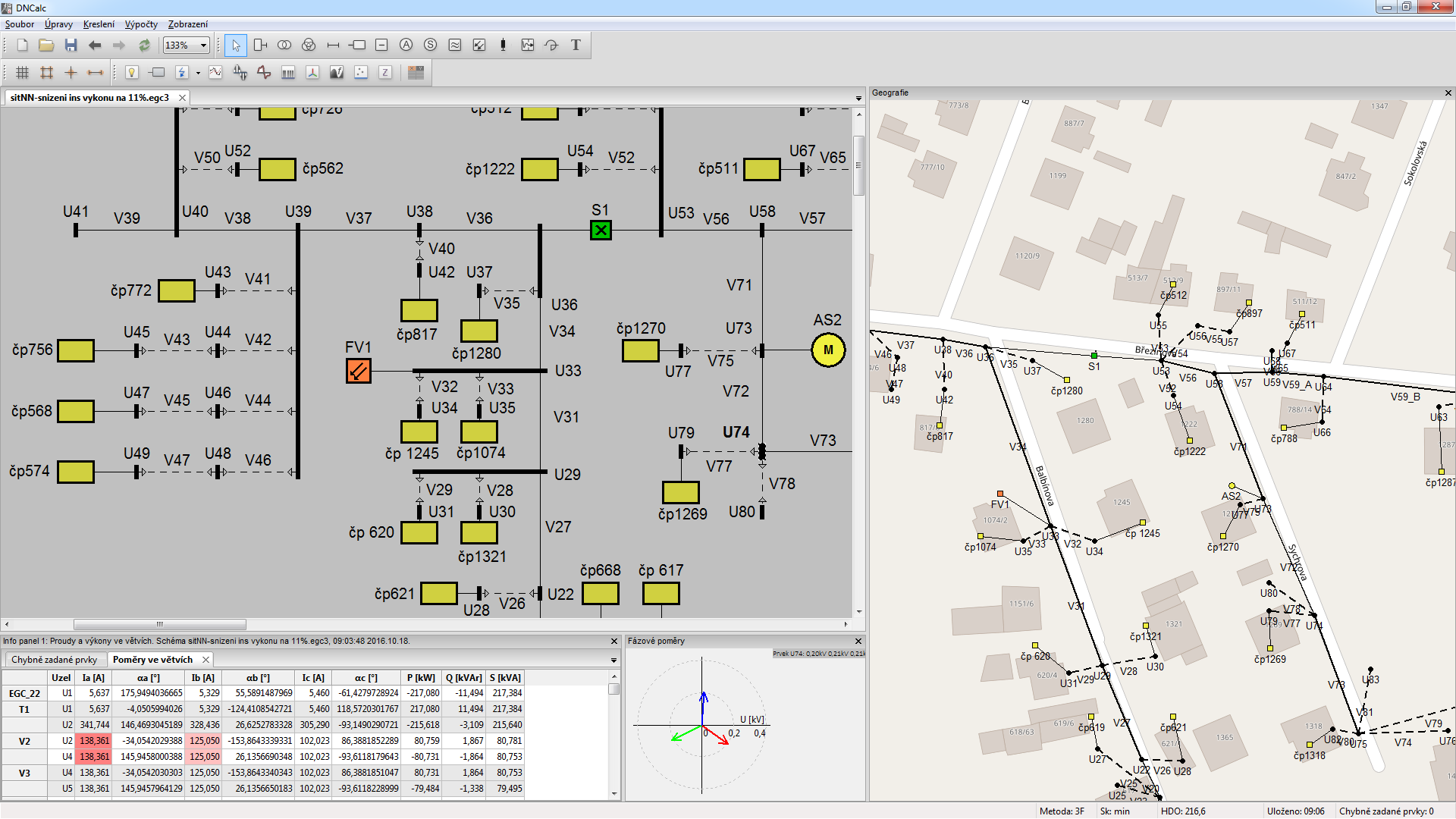

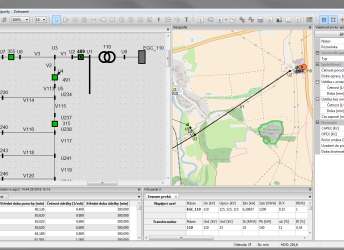

Modul propojuje klasické elektrické schéma s mapovými podklady. Umožňuje zobrazení elektrických sítí nad vybranými mapovými podklady s různou úrovní zoomu. Poskytuje řadu nástrojů pro vzájemnou úpravu mapového a elektrického schématu, vzájemnou lokalizaci prvků ve výsledkových sestavách, elektrickém a mapovém schématu modelované distribuční sítě a další nástroje správy modelu distribuční sítě nad mapovými podklady. Vnitřní architektura modulu GIS & Maps je navržena pro zvládnutí úloh souvisejících s importem schémat distribučních sítí z produktů koncipovaných na platformě typu GIS apod.

V případě Vašeho zájmu Vám rádi zodpovíme Vaše dotazy, popíšeme licenční politiku naší společnosti, případně zašleme odpovídající nabídku.

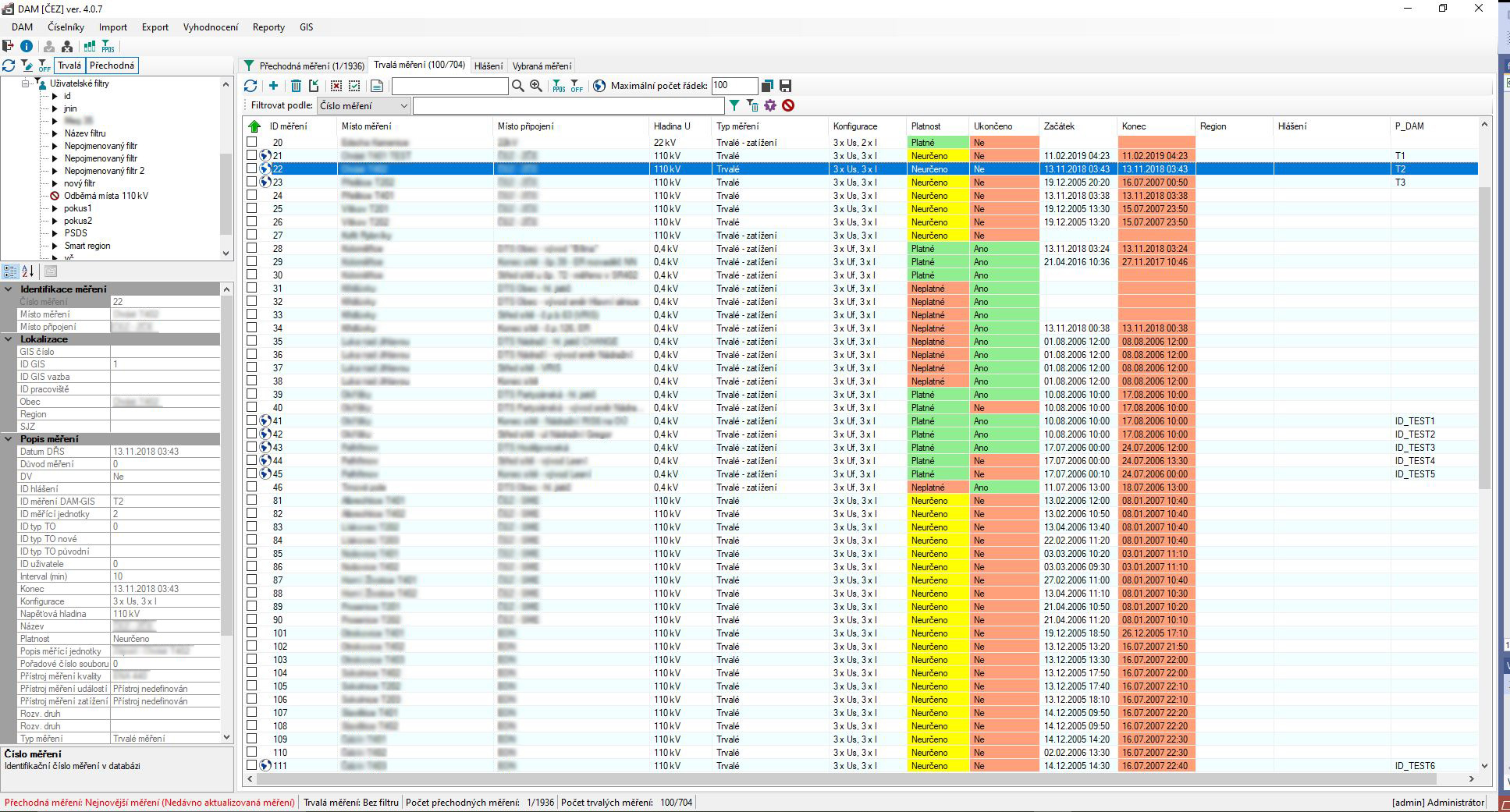

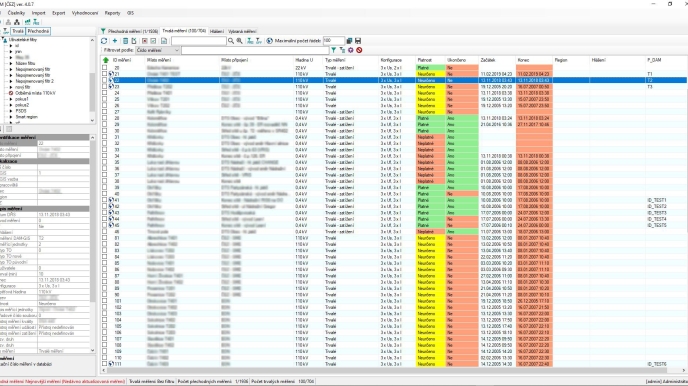

Koncepce DAM systému

• Dvouvrstvá aplikace skládající se z databáze a těžkého klienta na koncovém PC
• Třívrstvá aplikace skládající se z databáze, aplikačního serveru a lehkého klienta (běží v prostředí internetového prohlížeče) na koncovém PC

Systém DAM byl primárně vyvinut pro archivaci a hodnocení měření v elektrických sítích, jeho architektura je však vybudována tak, že mohou být integrována i měření z neelektrických sítí plynovodní, vodovodní a teplovodní.


Základní vlastnosti:

• archivace veškerých měření v rámci společnosti (trvalá i přechodná)
• sjednocení měření na jedné úrovni
• jednotné výstupy podle platných předpisů formou tabulek, grafů i pdf dokumentů
• využití stávajících databázových struktur (implementace do celopodnikové databáze ORACLE)
• napojení na externí (celopodnikové) systémy – GIS, SCADA, SAP, TE .....
• otevřenost pro tvorbu vyšších funkcí
• široké spektrum vyhodnocovacích nástrojů
• hierarchie uživatelů (definice přístupových práv)
• zprostředkování výsledků měření širšímu počtu uživatelů – přístup k datům na intranetu společnosti (www rozhraní, lehký klient)
• serverová aplikace pro import dat z měřicích přístrojů v předem definovaných časových intervalech

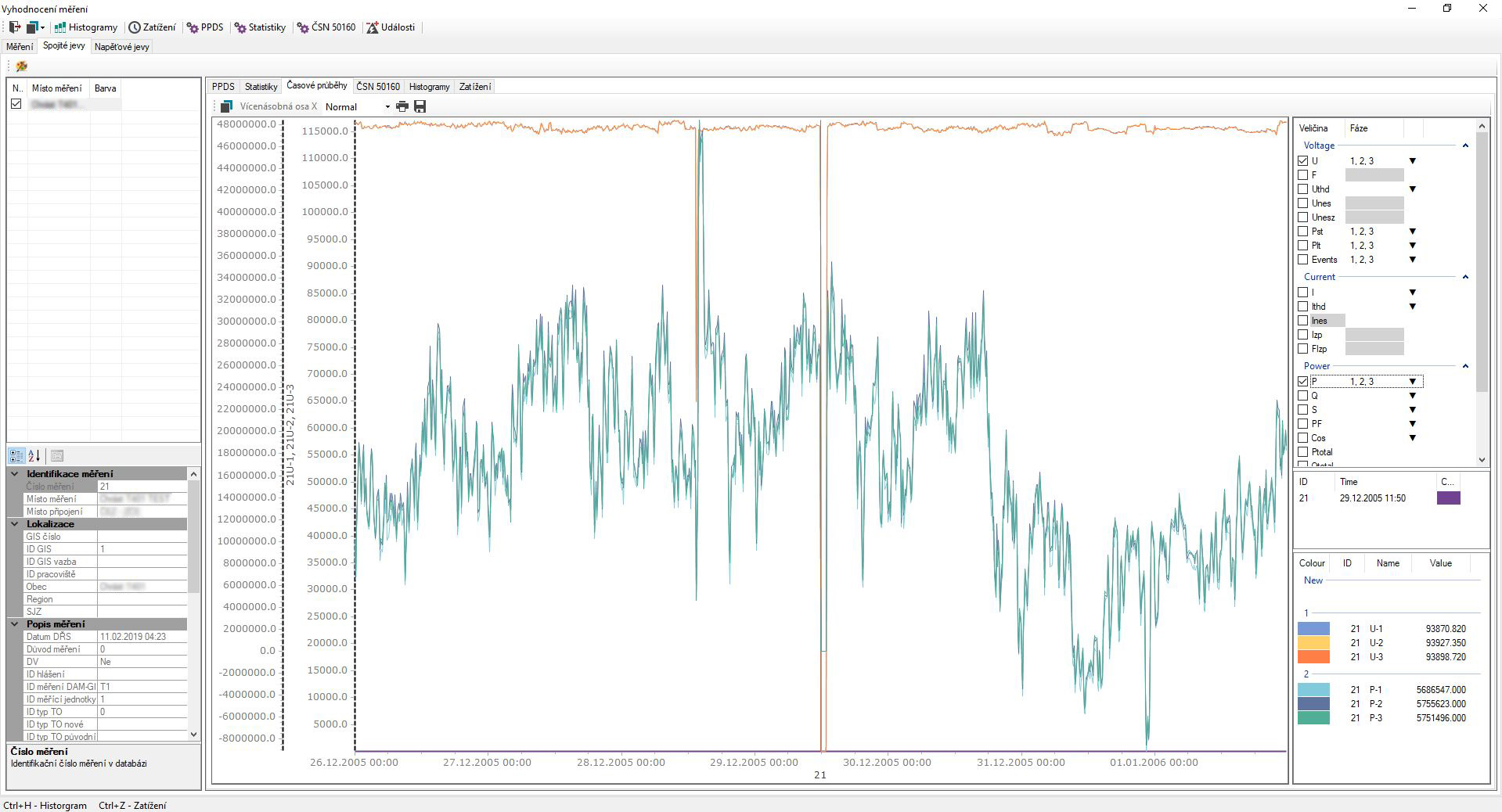

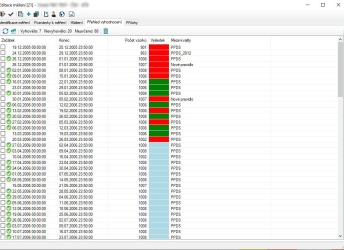

Vyhodnocovací nástroje:

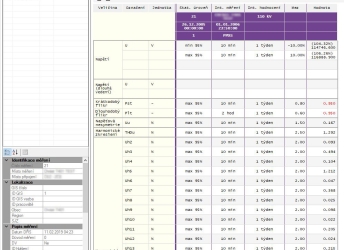

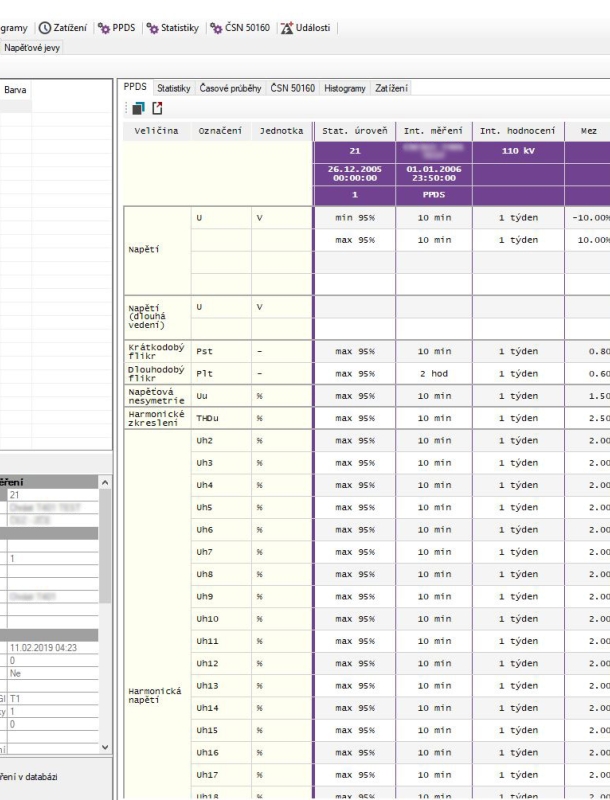

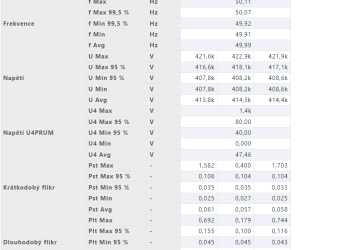

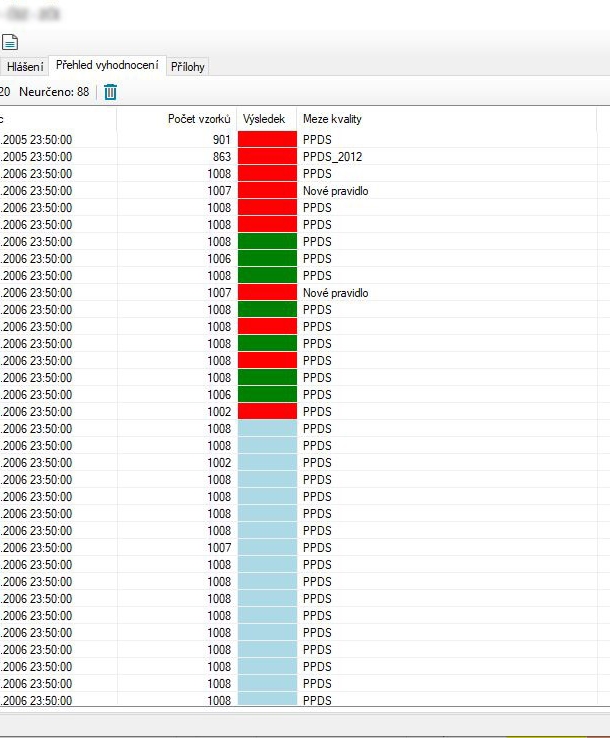

• statistické vyhodnocení měření kvality ve smyslu platné legislativy

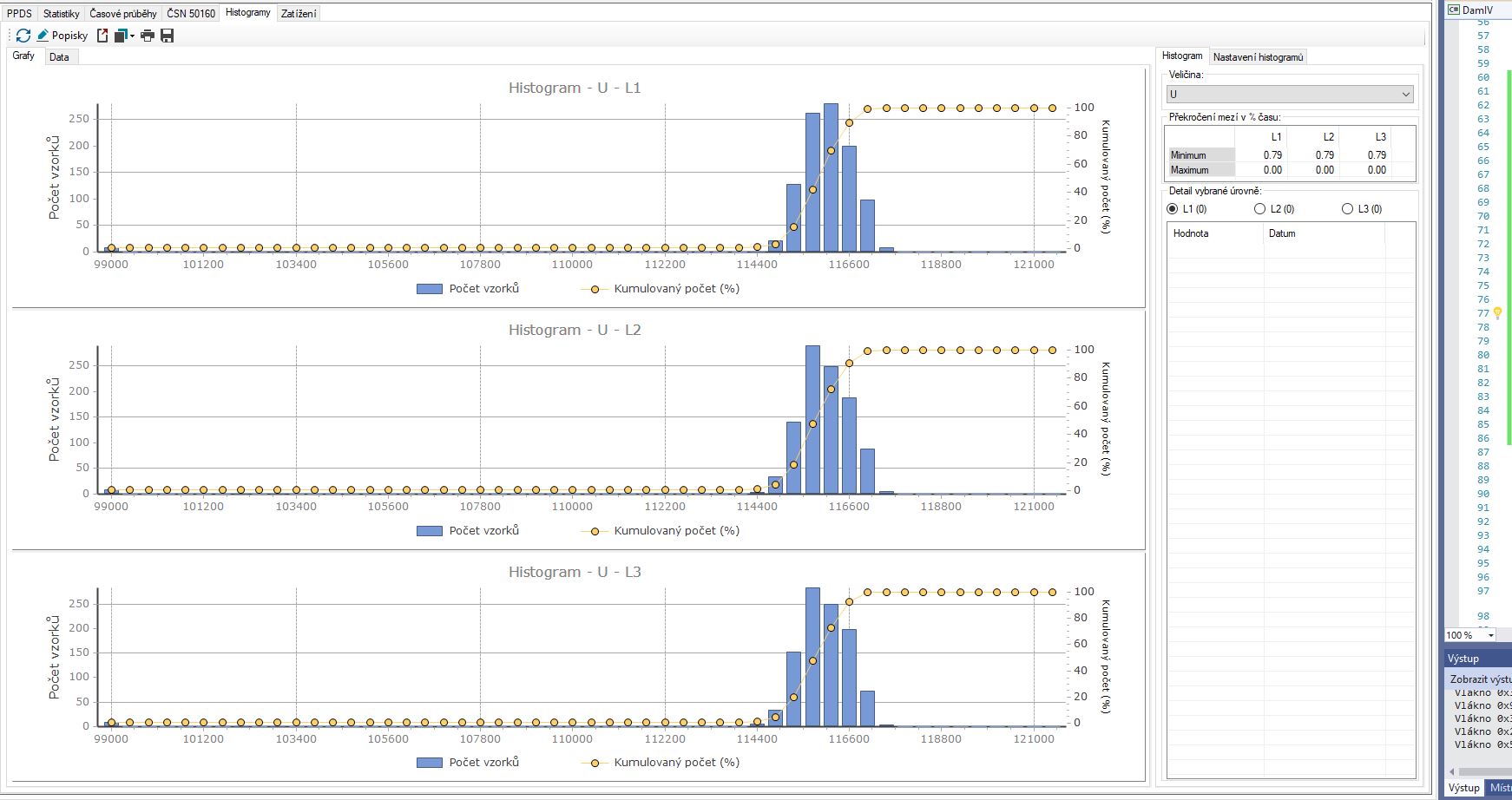

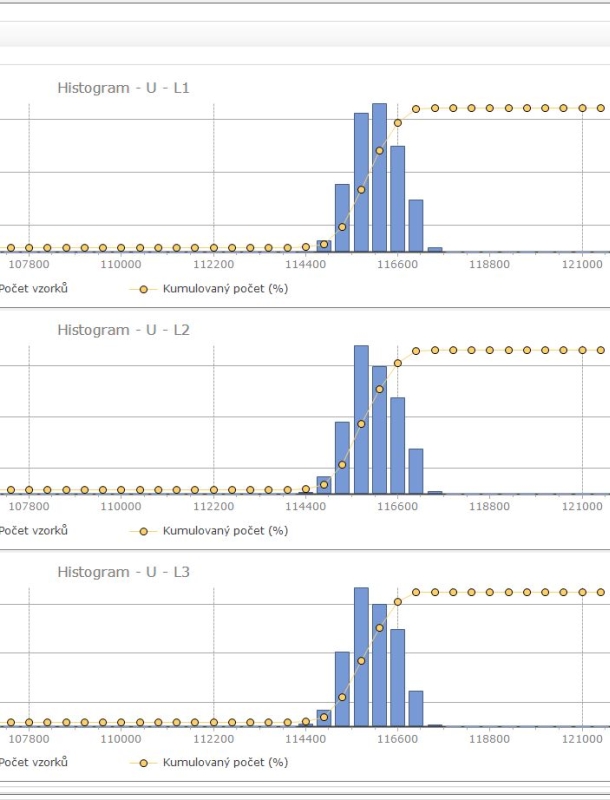

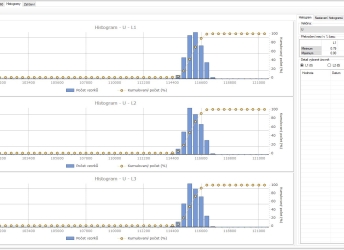

• rozložení měřených napěťových veličin

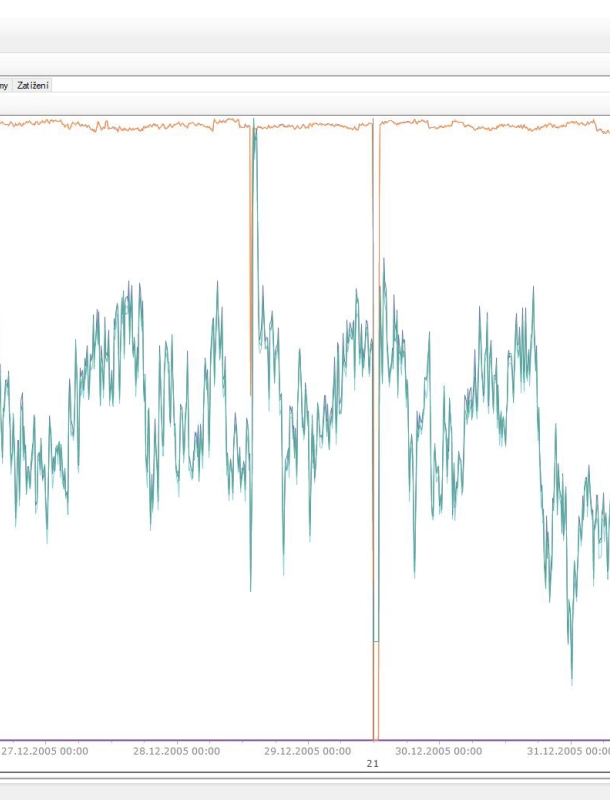

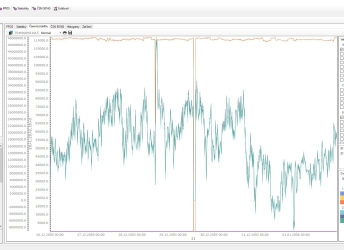

• časový vývoj měřených veličin během vybraného časového období
• souhrnné vyhodnocení závazných charakteristik

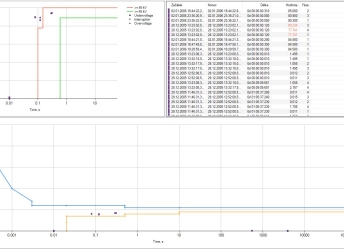

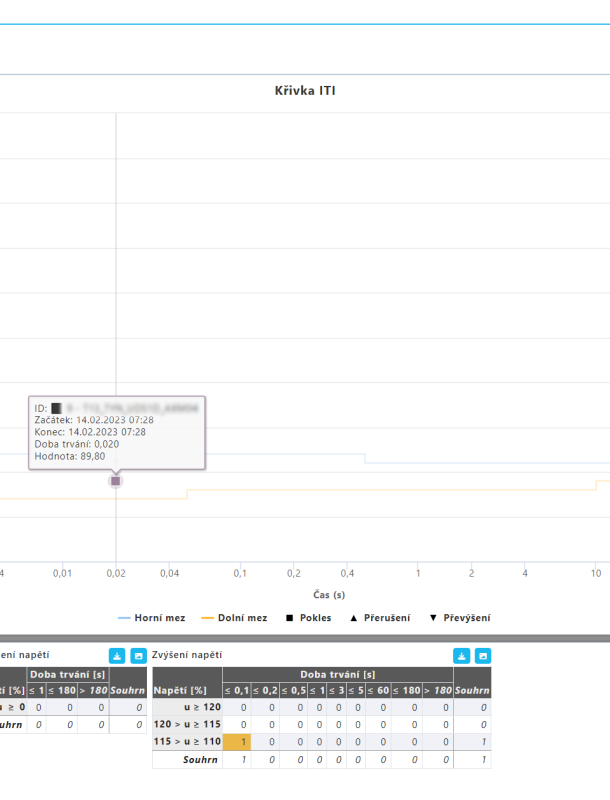

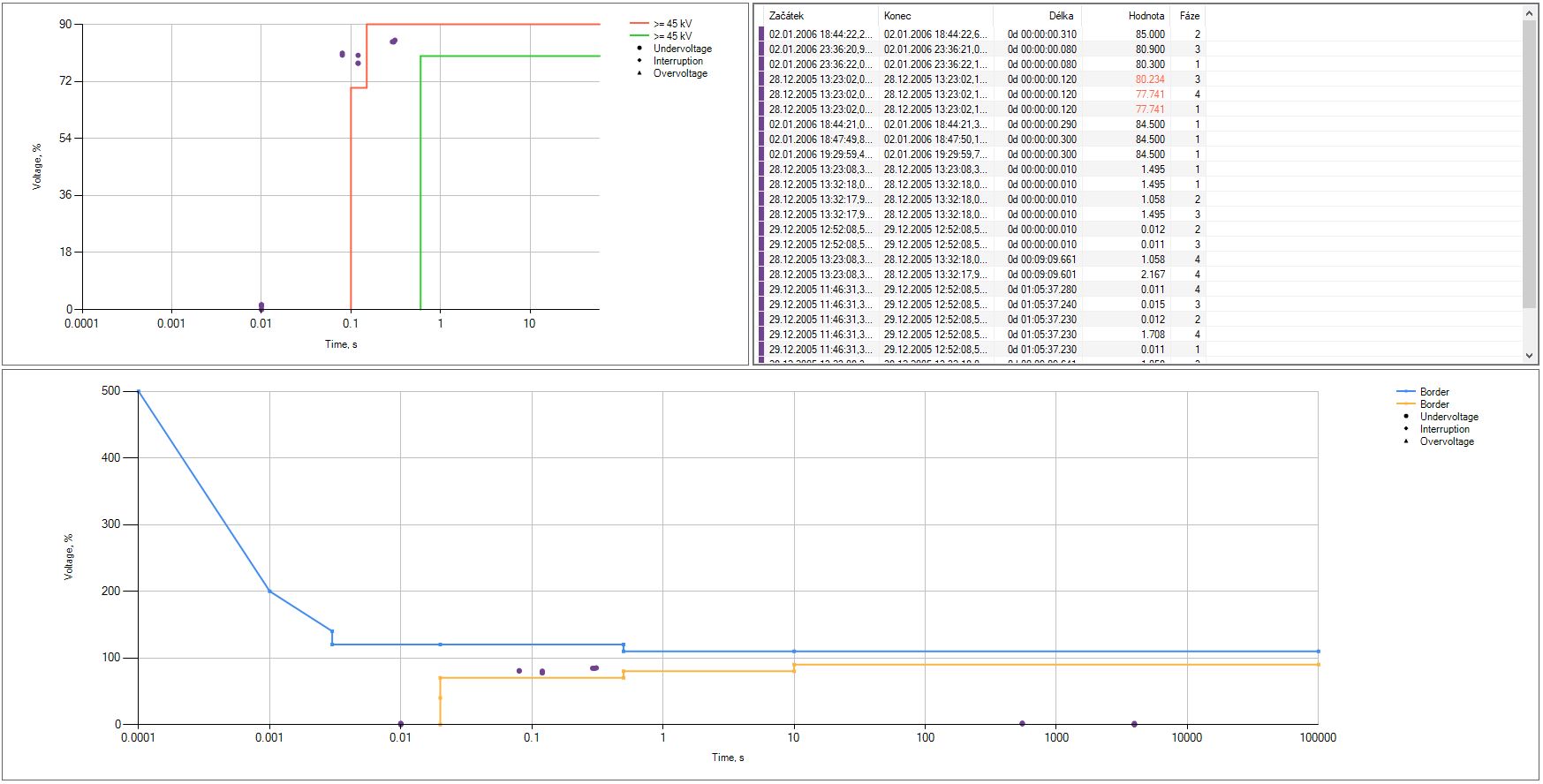

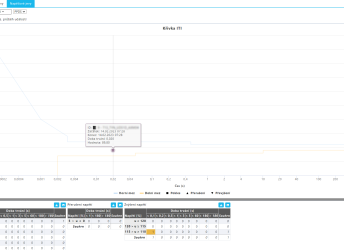

• nástroje pro vyhodnocení napěťových jevů
• export archivovaných dat do standardních formátů (CSV, txt formát)
• otevřenost pro implementaci dalších funkcí do vyhodnocovacích nástrojů archivačního systému
• generování definovaných protokolů ve stanovených časech bez nutnosti zásahu uživatele

Vazba na externí systémy:

• navázání měření na konkrétní prvek DS prostřednictvím ID prvku
• rozšíření archivovaných informací o data z GIS
• přístup k výsledkům měření kvality přes GIS
• lokalizace prvku DS v GIS po výběru měření v archivačním systému
• filtrace měření v archivačním systému na požadavek GIS
• poskytování výsledků měření k dalšímu zpracování např. výpočetním systémům
• archivace řazení sítě pomocí vazby DAM – SCADA
• evidence činností a plnění úkolů pomocí vazby DAM – SAP

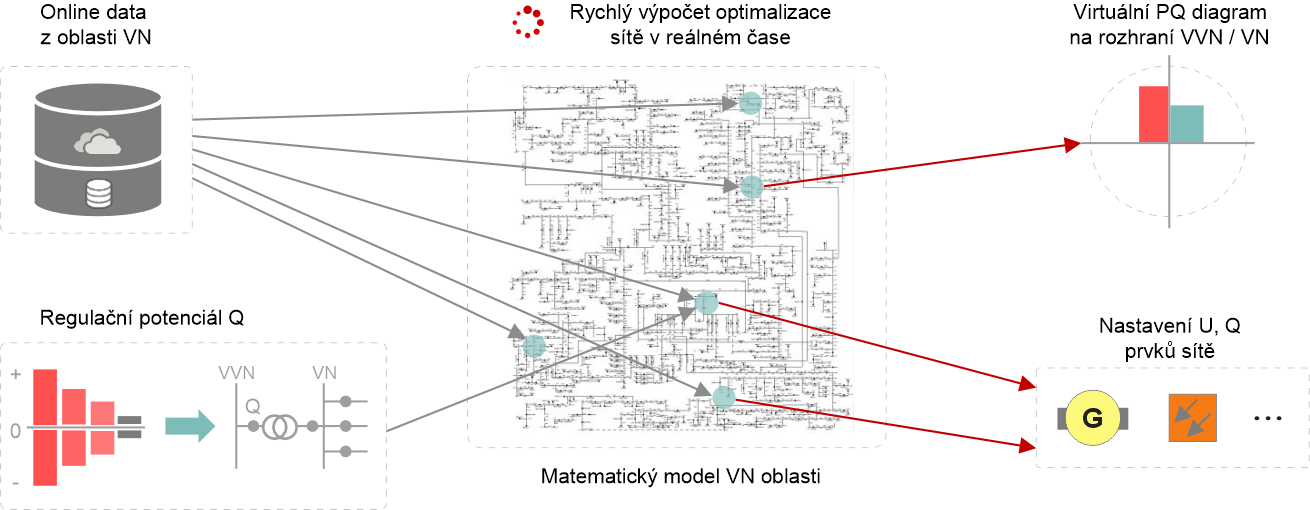

Výpočetní jádro navazuje na ověřené výpočetní metody sw DNCalc rozšířené o speciální metody estimací, rozpočtu výkonů a on-line komunikační rozhraní umožňující povelování akčních členů v reálném čase. Systém DNCoRS je tak vhodným nástrojem pro řízení jalového výkonu, napětí a ztrát v distribučních sítích. Svými vlastnostmi podporuje myšlenku vysoké integrace obnovitelných zdrojů elektřiny, ale i dalších akčních prvků podílejících se na stabilizaci nap. profilu.

Vhodně zvolená modularita systému DNCoRS poskytuje uživatelům možnost optimalizace sledovaných veličin v menších síťových celcích, ale i v rozsáhlých distribučních územích.

Jeho nasazení je tak vhodné jak pro PDS, tak i pro LDS. Součástí implementace systému je i volba systému řízení napětí – zadávání hodnoty napětí, zadávání hodnoty Q či zadávání hodnoty účiníku.
